左図のような突き出し型のカギ（シリンダー）が付いたドアで、以下の規格のシリンダーに取り付けることが出来ます。

カラー部が動くタイプの場合
カラー部を手前に引いた時の高さ（H）を測定して下さい。

カラー部がネジ止めタイプの場合
シリンダーがドアの内側からネジ止めされているタイプはそのままの状態で高さ（H）を測定して下さい。

シリンダーのカラー（リング）を手前に持ち上げます。
※滑って持ち上げにくい時は、カラー部にテープを貼るなどして滑り止めを作って下さい。

「表」の刻印を手前にして、取付座をシリンダーとドアの隙間に挟み込みます。
※この時、取付座の縦横バランスを調整して下さい。

ロック本体に、カードキーを差し込み、フタを開けた状態にして、ベースと組み合わせます。
カードキーの差し込み方は鍵のマークが描かれている側を正面にして下さい。

取付座に切り込みがある事を確認して下さい。
ベースに取付座の切り込みに対応する出っ張りがありますので、それを目安に取付座に被せて下さい。

ロック部本体を取付座に合わせます。
この際使い勝手に合わせてロック本体を「右開き」「左開き」にするかを決定して下さい。

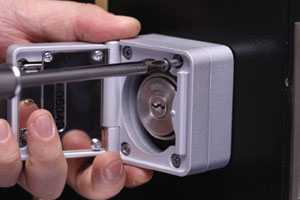

付属のネジを差し込み、位置や傾きを調整しながら4箇所のネジを少しずつ交互に締めていきます。
本体がグラつかない程度に締めて下さい。締めすぎは錠前の破損・故障の原因となりますので十分ご注意下さい。

カードキーを差して施解錠を確認して下さい。

施解錠に問題がなければ完了です。

ドアの内側にあるツマミ（サムターン）のネジを適切なドライバーを用いて、緩めて下さい。
ネジを外してしまうと、外側のシリンダーが脱落してしまう可能性がありますのでご注意下さい。

ネジを緩めると外側のシリンダーと戸板の間に隙間が出来ます。

取付座を「表」の刻印を手前にして、シリンダーと戸板の隙間に挟み込みます。
この時、取付座の縦横バランスを調整して下さい。

内側のツマミ（サムターン）のネジを締め上げ、元の様に固定して下さい。

ロック本体に、カードキーを差し込み、フタを開けたままの状態でベースと組み合わせます。
カードキーの差し込み方は、鍵のマークが描かれている側を正面にして下さい。

取付座に切り込みがある事を確認して下さい。
ベースに取付座の切り込みに対応する出っ張りがありますので、それを目安に取付座に被せて下さい。

ロック部本体を取付座に合わせます。
この際使い勝手に合わせてロック本体を「右開き」「左開き」にするかを決定して下さい。

付属のネジを差し込み、位置や傾きを調整しながら4箇所のネジを少しずつ交互に締めていきます。
本体がグラつかない程度に締めて下さい。締めすぎは錠前の破損・故障の原因となりますので十分ご注意下さい。

カードキーを差して施解錠を確認して下さい。

施解錠に問題がなければ完了です。

取り付けたロックツーロックにカードキーの表面（カギマークが描かれている側）を手前に向けて差し込み口に差して下さい。

フタを開けて下さい。

カードキーを抜き、中のカギの施解錠をします。

施解錠が終わったら再びフタを閉めて完了です。

施錠完了です。
